60%
Dernière modification : il y a 3 semaines, 6 jours
Mainteneur : Thibault
Participants : Frawni, Jean-Mi, Lylie, Pinebook, Rom1, Skedia, Storby
Je veux participer !



Tâches

  • coder/hacker un soft de contrôle
    Proposé il y a 10 mois, 1 semaine (Thibault)
  • créer un budget
    Fait il y a 10 mois, 1 semaine (Thibault)
  • valider le budget
    Fait il y a 10 mois, 1 semaine (Thibault)
  • acheter les trucs du budget
    Fait il y a 10 mois (Thibault)
  • vider le club mate
    Fait il y a 8 mois, 3 semaines (Thibault)
  • préparer des bouteilles (nettoyage + enrobage)
    Fait il y a 8 mois, 2 semaines (Thibault)
  • organiser un atelier soudure (120 soudures minimum par bac)
    Fait il y a 8 mois (Thibault)
  • recevoir les pièces (on attend les chinois)
    Fait il y a 8 mois, 3 semaines (Thibault)
  • percer les bouchons
    Fait il y a 8 mois, 2 semaines (Frawni)
  • régler le problème de signal dans les connecteurs
    Fait il y a 8 mois, 2 semaines (Thibault)
  • finir de souder les leds
    Fait il y a 7 mois, 3 semaines (Thibault)
  • prototype de planche pour empécher les bouteilles de tomber
    Fait il y a 7 mois, 3 semaines (Thibault)
  • couper des planches et les mettres en place pour empécher les bouteilles de tomber
    Fait il y a 7 mois, 3 semaines (Thibault)
  • finir de fixer les connecteurs en Y pour le poulpe
    Fait il y a 7 mois, 3 semaines (Thibault)
  • finir le poulpe pour alimenter indépendament chacun des bacs en 5V
    Fait il y a 6 mois, 2 semaines (Thibault)
  • Se faire humilier par le LgHs
    Fait il y a 6 mois, 1 semaine (iooner)
  • Relaver les bouteilles mal lavé
    Proposé il y a 3 semaines, 6 jours (Thibault)

Les matrices leds c'est cool ! Mais en RGB, c'est vraiment vachement mieux ! :D
Au 34C3, on a vu un truc trop cool et comme copier c'est préserver, on va les copier ! <3

Début de code pour tester : rainbow

Status

  • 2018-11-16: Ça avance doucement mais surement ! Les rangées de bacs s'empilent vers le ciel et Jean-Mi fait un boulot top. Généralement, on taff les vendredi sur la matrice. Et il parrait que rom1 a commencé à coder \o/.
  • 2018-09-13: Bac(k) to business! Le HS est accessible \o/. On a fait un joli pong à la RACHE pour la JANE. On a commencé à faire des bacs supplémentaire et on est occupé à souder/essayer un p'tit module à base de capa' à mettre dans chaque bac pour applanir le signal.
  • 2018-05-??: Le 5V de notre alim' fait des jolies courbes quand on clignote trop vite parce que les différentes couleurs consomment pas la même chose. On va ajouter des capa' sur des PCB custom pour aplatir ça. Ha, et l'UDP, c'était pas une bonne idée, ça lag (ip est best effort, tout ça ...).
  • 2018-04-29: Bon, le hardware est fini à 99%, il faut débugé un peu l'apport en électricité p'i ça devrait être bon. Avec un coup de main d'Okso (<3) vendredi passé, on a tapé ça sur un Wemoss, c'est cool les weemos et micropython ! On va expérimenter de push les frames en UDP directement sur la matrice (je fais des essais lundi 30/04, on devrait se revoir vendredi prochain).
  • 2018-04-25: On doit mettre en place les 4 planches qu'on a fini de couper, finir le poulpe, le fixer et bien sûr, bosser sur le software.
  • 2018-04-19: tout est enfin soudé \o/, il reste 4 planches à acheter/trouver, couper et mettre en place. Il faut également bosser sur le software.
  • 2018-04-16: on a bien progressé, on a plusieurs bacs fonctionnels (7) et c'est cool. Par contre, sur le software, on est toujours nul part ...
  • 2018-03-27: on est un peu embêté, les connecteurs sont pas suffisamment fiable pour passer proprement le signal de led en led donc c'est tout bugué ... Mais ça marche au moins un peu ! <3
  • 2018-03-26: on a reçu toute l'électronique, on peut commencer à bosser dessus.
  • 2018-03-14: on a déjà assez de bac pour commencer un truc sérieux. Les leds et connecteurs ont franchi la frontière belge, ça devrait arriver soon(TM).

Matos

Passif du HS:

  • des bacs de Club-Mate (vide)
  • arduino/Intel Galileo
  • du matos de soudure et la main d'œuvre pour le manier

Liste de courses:

  • Papier alu' (pour recouvrir les bouteilles et réfléchir la lumière vers le cul des bouteilles). 200m à 20€

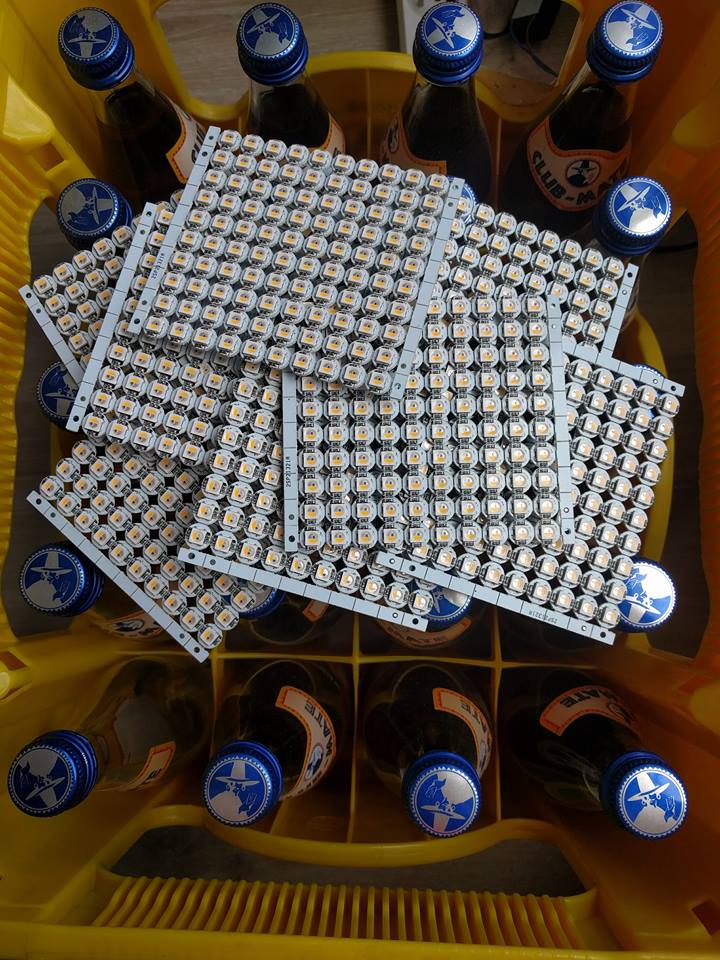

  • leds adressables (rgbww : un blanc chaud c'est plus beau et ça rappel la couleur du mate)
  • Connecteurs

Budget

Par bac (çad, un écran de 4x5 leds) :

  • 5m de papier alu' (une bouteille a 21cm de circonférence. Arrondissons à 25cm parce que personne n'arrive à couper le papier alu' droit.)
  • 20 leds
  • 20 pairs de connecteurs ♂/♀

Proposition d'achat :

  • 20,00€ de papier alu' (Avec 200m, on est large => 40 bacs. Il restera un gros rouleau swag au hs)
  • 22,48€ de leds (2 lots de 100 => ~10 bacs)
  • 33,44€ de connecteur (4 lots de 50 => ~10 bacs)

Total : 75.92€ pour réaliser jusqu'à 10 bacs.
